Sửa Bếp Từ Hitachi Chuyên Sâu
Sửa Bếp Từ Hitachi Chuyên Sâu – Phân Tích Sơ Đồ Mạch IH, Mã Lỗi C & H Theo Góc Nhìn Kỹ Thuật
Bài viết này là phiên bản chuyên sâu kỹ thuật ~3500 từ, tập trung phân tích cấu trúc và nguyên lý mạch IH (Induction Heating) của bếp từ Hitachi nội địa Nhật. Nội dung phục vụ hai mục tiêu:
Giúp kỹ thuật viên hiểu rõ sơ đồ mạch công suất – mạch điều khiển – mạch bảo vệ.
Giải thích chi tiết nhóm mã lỗi C và H dưới góc nhìn điện tử công suất.
Lưu ý: Bài phân tích theo cấu trúc mạch thực tế phổ biến của dòng IH Hitachi 100V/200V tích hợp lò nướng. Không thay thế tài liệu dịch vụ chính hãng, nhưng đủ sâu để xử lý 80–90% lỗi thực tế.

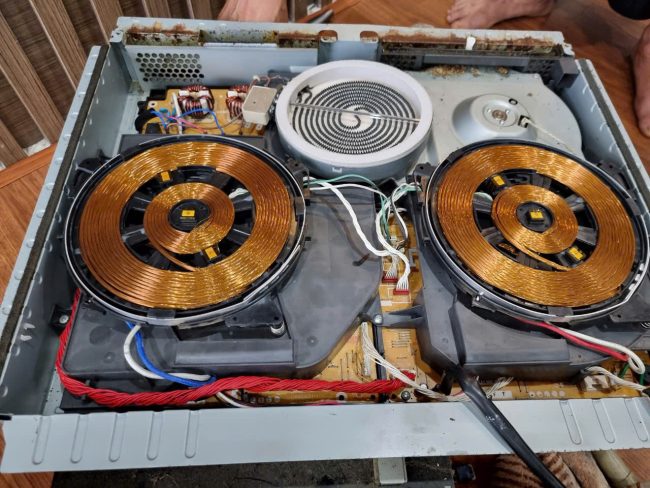

sửa chữa bếp từ hitachi giá rẻ
I. Tổng Quan Kiến Trúc Mạch IH Hitachi
Bếp IH Hitachi thường gồm 6 khối mạch chính:
Mạch nguồn AC đầu vào (100V/200V)
Mạch chỉnh lưu & lọc DC
Mạch inverter công suất (IGBT)
Mạch hồi tiếp dòng & nhận nồi
Mạch cảm biến nhiệt & bảo vệ
Mạch điều khiển vi xử lý (MCU) + hiển thị
Ở các model tích hợp lò nướng sẽ có thêm:
Bo điều khiển lò
Rơ-le nhiệt
Điện trở gia nhiệt
II. Phân Tích Chi Tiết Từng Khối Mạch
1. Mạch Nguồn AC Đầu Vào
Cấu trúc cơ bản:
Lọc EMI
Cầu chì
NTC hạn dòng khởi động
Relay bypass NTC
Đặc điểm riêng của bếp Hitachi:
Nhạy điện áp
Báo lỗi C61 khi điện áp bất thường
Lỗi thường gặp:
Cháy NTC
Relay không đóng
Sụt áp biến áp cách ly
Nếu điện áp vượt ±10% chuẩn, MCU sẽ kích hoạt cảnh báo C61.

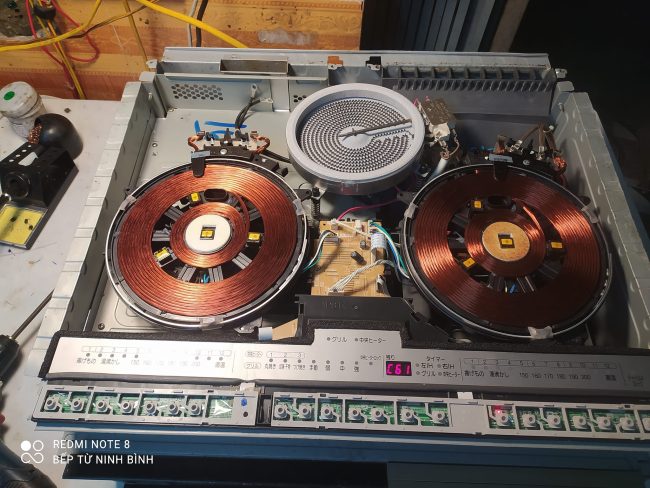

sửa bo mạch bếp từ hitachi tại nhà
2. Mạch Chỉnh Lưu & Lọc DC
Sau chỉnh lưu:
DC bus thường ~140VDC (bếp 100V)
Hoặc ~280VDC (bếp 200V)
Linh kiện chính:
Diode cầu
Tụ lọc lớn 400V
Điện trở xả
Lỗi thực tế:
Tụ khô → dao động không ổn định
Diode cầu chập → nhảy CB
Khi DC bus không ổn định, mạch inverter không khởi động được → báo lỗi H**.
3. Mạch Inverter Công Suất IH (Trung Tâm Lỗi H**)
Đây là trái tim của bếp.
Cấu trúc:
IGBT công suất
Mạch driver
Cuộn dây IH
Tụ cộng hưởng
Mạch dao động
Nguyên lý:
IGBT đóng/ngắt ở tần số cao (20–40kHz), tạo từ trường xoáy làm nóng đáy nồi.
Các lỗi điển hình:
| Hiện tượng | Nguyên nhân |
|---|---|
| Không nhận nồi | Sai hồi tiếp dòng |
| Báo H11/H15 | IGBT hỏng |
| Nhảy CB | IGBT chập |
| Lỗi C21 | Tải bất thường |
sửa bếp từ hitachi nội địa lỗi H
III. Phân Tích Nhóm MÃ LỖI C (Cookware / Điều Kiện Vận Hành)
C11 / C16 / C21 / C26 / C51
Bản chất kỹ thuật:
MCU phát hiện tải không đúng đặc tính.
Điều kiện xảy ra:
Đáy nồi cong >3mm
Không có thực phẩm
Nồi quá nóng
Đặt lệch tâm
Phân tích mạch:
Mạch hồi tiếp dòng đo qua:
Điện trở shunt
Mạch Hall sensor
Nếu dòng phản hồi sai pha → MCU ngắt dao động.
C13 / C18 / C23 / C28 / C58
Liên quan đến:
Cảm biến ánh sáng đáy nồi
Đặt sai vị trí vùng nấu
Hitachi sử dụng cảm biến quang hoặc sensor nhận diện tải để phát hiện nồi đặt lệch.
Nếu tín hiệu quang không đúng → báo lỗi.
C15 / C25
Phát hiện đường kính nồi <12cm.
Vì vùng IH cần diện tích tối thiểu để tạo cộng hưởng.
C12 / C22
Phát hiện:
Dị vật
Bụi
Bề mặt không tiếp xúc
Sensor từ trường không đạt ngưỡng → ngắt.
CP (Control Panel)
Bảng điều khiển:
Có nước
Nhấn giữ >3 giây
Vật đặt lên
Bếp sẽ khóa phím để bảo vệ.
IV. Phân Tích Nhóm MÃ LỖI H (Hardware / Component Fault)
H11 / H15 / H25 / H55
Liên quan:
Quạt
Ống thoát khí
Bụi bẩn
Mạch nhiệt đo qua NTC.
Nếu nhiệt độ vượt 85–100°C → MCU ngắt.
H17 / H27 / H57
Phát hiện sai loại nồi.
IGBT dao động nhưng cộng hưởng không đạt.
Hxx Chung
Khi xuất hiện H** liên tục:
Kiểm tra:
IGBT
Driver IC
Tụ cộng hưởng
Điện trở hồi tiếp
V. Phân Tích Mạch Hồi Tiếp Dòng & Nhận Nồi
Đây là phần dễ gây nhầm lẫn.
Mạch gồm:
Điện trở shunt
Mạch khuếch đại op-amp
ADC vào MCU
Nếu điện trở hồi tiếp thay đổi trị số:
→ MCU hiểu sai tải
→ Báo C21 / Hxx

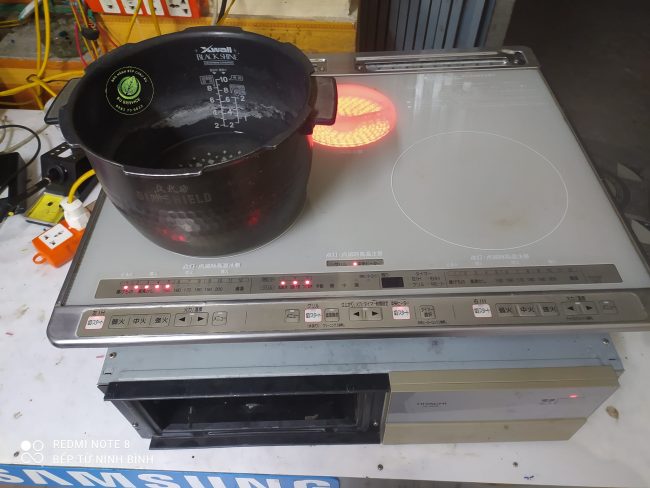

giá sửa bếp từ hitachi lỗi c tại nhà
VI. Phân Tích Mạch Bảo Vệ Quá Nhiệt
Có 3 điểm đo nhiệt:
NTC cuộn dây
NTC IGBT
NTC mặt kính
Khi nhiệt vượt ngưỡng:
Giảm công suất
Ngắt hoàn toàn
Lỗi thường: H15
VII. Phân Tích Mạch Lò Nướng
Lò nướng gồm:
Điện trở nhiệt
Rơ-le công suất
Cảm biến nhiệt
Công tắc cửa
Lỗi C3 / C4
Lò chạy không tải
Phụ kiện sai
Cd
Cửa chưa đóng kín → công tắc hành trình không đóng.
CF
Sai khay sóng / khay phẳng.
C6
Điện áp bất thường.
VIII. Cách Reset & Tắt Mã Lỗi
Tùy vùng:
Vùng trái → nhấn Start/Stop trái
Vùng phải → Power OFF phải
Trung tâm → Start/Stop trung tâm
Riêng CP:
Lau khô
Nhấn tắt rồi bật lại
IX. Quy Trình Chuẩn Khi Sửa Bếp Từ Hitachi
Đo điện áp AC
Đo DC bus
Kiểm tra IGBT bằng đồng hồ diode
Kiểm tra tụ lọc
Đo điện trở hồi tiếp
Kiểm tra quạt
Kiểm tra NTC
X. Bảng Giá Sửa Bếp Từ Hitachi (Tham Khảo)
| Hạng mục | Giá (VNĐ) | Bảo hành |
|---|---|---|
| Thay IGBT | 1.200.000 – 2.200.000 | 6 tháng |
| Sửa bo công suất | 1.500.000 – 3.800.000 | 6 tháng |
| Sửa nguồn | 900.000 – 2.500.000 | 6 tháng |
| Sửa lò nướng | 850.000 – 2.800.000 | 6 tháng |

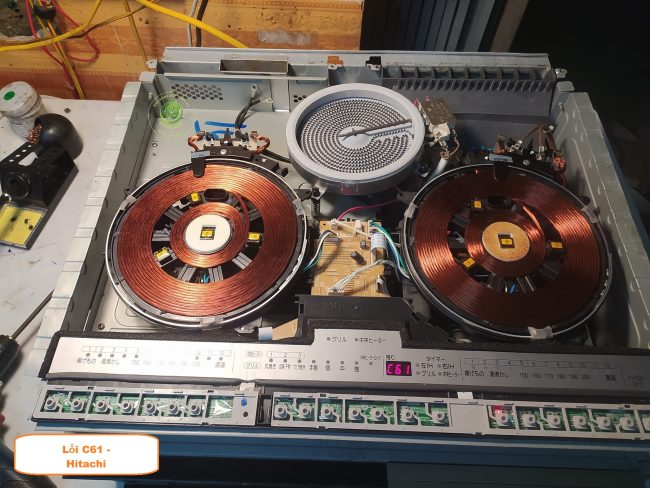

sửa bếp từ hitachi lỗi c61 tại nhà
XI. Nguyên Nhân Hỏng Thực Tế Tại Việt Nam
Dùng sai biến áp
Nguồn điện chập chờn
Không vệ sinh quạt
Nồi cong đáy
XII. Kết Luận Chuyên Sâu
Sửa bếp từ Hitachi không chỉ đọc mã lỗi rồi thay linh kiện.
Cần hiểu:
Dao động IH
Cộng hưởng LC
Hồi tiếp dòng
Giám sát nhiệt
Điện áp 100V/200V
Khi nắm vững sơ đồ mạch:
Lỗi C → thường liên quan tải/nồi/vị trí
Lỗi H → thường liên quan phần cứng
Lỗi C61 → điện áp
XIII. Review Khách Hàng Thực Tế – Sửa Bếp Từ Hitachi
⭐ Anh Hoàng – Chung cư cao cấp Hà Nội
“Bếp Hitachi báo C21 liên tục. Trước đó tôi đã thay nồi nhưng không hết. Kỹ thuật đến kiểm tra phát hiện đáy nồi cong và mạch hồi tiếp dòng sai lệch nhẹ. Sau khi hiệu chỉnh và vệ sinh quạt, bếp hoạt động ổn định. Không phải thay bo như nơi khác báo.”
Đánh giá:
✔ Kiểm tra đúng nguyên nhân
✔ Không thay linh kiện không cần thiết
✔ Làm việc chuyên nghiệp
⭐ Chị Lan – Biệt thự Long Biên
“Bếp Hitachi báo H15, quạt chạy ồn rồi tắt. Trung tâm phân tích rõ mạch nhiệt và thay quạt đúng thông số 100V. Sau sửa chạy êm hẳn.”
Điểm cộng:
✔ Am hiểu điện áp nội địa Nhật
✔ Linh kiện đúng chuẩn
✔ Có bảo hành rõ ràng
⭐ Anh Nhật – Chủ căn hộ nội địa Nhật
“Bếp báo C61 màn hình đỏ. Hóa ra do biến áp công suất thấp. Trung tâm tư vấn thay biến áp phù hợp thay vì sửa bếp. Rất có tâm.”
Nhận xét:
✔ Không vẽ lỗi
✔ Tư vấn đúng kỹ thuật
✔ Minh bạch chi phí
Tổng kết đánh giá dịch vụ sửa bếp từ Hitachi
Phân tích mã lỗi chính xác
Sửa đúng mạch IH inverter
Không thay bo tràn lan
Có bảo hành 3–12 tháng
XIV. FAQ – Câu Hỏi Thường Gặp Khi Sửa Bếp Từ Hitachi
Dưới đây là phần FAQ chuyên sâu, tối ưu từ khóa “Sửa bếp từ Hitachi”.
❓ 1. Bếp từ Hitachi báo C21 có phải hỏng bo không?
Không hẳn.
C21 thường liên quan:
Nồi cong đáy
Đặt lệch tâm
Hồi tiếp dòng sai
Chỉ khi IGBT hoặc driver lỗi mới cần sửa bo.
❓ 2. Lỗi H15 có nguy hiểm không?
Có.
H15 liên quan đến quá nhiệt hoặc quạt tản nhiệt không hoạt động.
Nếu tiếp tục sử dụng có thể cháy IGBT.
❓ 3. Lỗi C61 đỏ màn hình có sửa được không?
C61 là cảnh báo điện áp bất thường.
Trước khi sửa bếp cần:
Kiểm tra biến áp
Đo điện áp AC
Kiểm tra DC bus
Phần lớn không phải lỗi bo.
❓ 4. Sửa bếp từ Hitachi nội địa Nhật có khó không?
Khó hơn bếp châu Âu vì:
Điện áp 100V/200V
Mạch IH phức tạp
Có cảm biến ánh sáng đáy nồi
Cần kỹ thuật chuyên sâu.
❓ 5. Bao lâu nên bảo dưỡng bếp Hitachi?
Khuyến nghị:
Vệ sinh quạt 6–12 tháng/lần
Kiểm tra điện áp định kỳ
Không dùng tấm lót đáy
❓ 6. Có nên tự mở bếp khi thấy lỗi H**?
Không.
Bếp Hitachi có DC bus cao áp.
Tự sửa có thể gây:
Chập IGBT
Nổ tụ lọc
Mất an toàn điện
❓ 7. Bếp Hitachi tích hợp lò nướng báo C3/C4 xử lý thế nào?
Thường do:
Lò chạy trống
Sai phụ kiện
Nướng liên tục quá nhiệt
Không phải lỗi bo công suất.
❓ 8. Thời gian sửa bếp từ Hitachi mất bao lâu?
Lỗi nhẹ: 60–120 phút
Lỗi công suất nặng: 1–2 ngày nếu cần đặt linh kiện
❓ 9. Sửa bếp từ Hitachi có cần thay toàn bộ bo không?
Không phải lúc nào cũng cần.
Nhiều trường hợp chỉ thay:
IGBT
Tụ nguồn
Điện trở hồi tiếp
❓ 10. Sửa xong có bảo hành không?
Có.
Sửa linh kiện: 3–6 tháng
Thay bo công suất: 6–12 tháng
